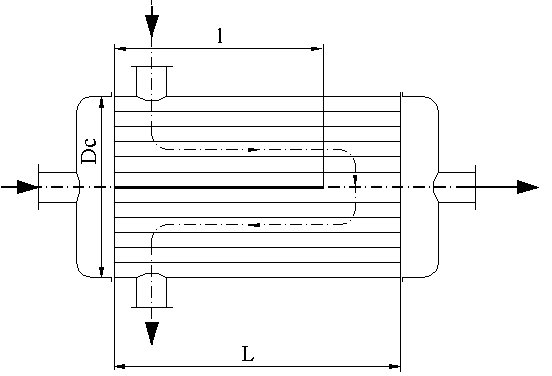

Fig.3.18 - Schimbator de caldura cu sicane longitudinale in spatiul extratubular |
In Fig. 3.18 este prezentata schema de curgere printr-un schimbator de caldura prevazut cu sicane longitudinale in spatiul dintre tevi si manta, iar in Fig. 3.20 este reprezentata schema de curgere printr-un schimbator de caldura prevazut cu sicane transversale.
|
|
|
Fig.3.18 - Schimbator de caldura cu sicane longitudinale in spatiul extratubular |
- La curgerea longitudinala, sectiunea libera de trecere prin spatiul extratubular depinde de diametre si dipunerea tevilor in placa tubulara - in coridor sau sah, ambele cazuri putand fi evaluate in functie de valoarea unghiului
:
- pentru
fasciculul este dispus in coridor,
- pentru
fasciculul este in sah (esichier).
|
|
|

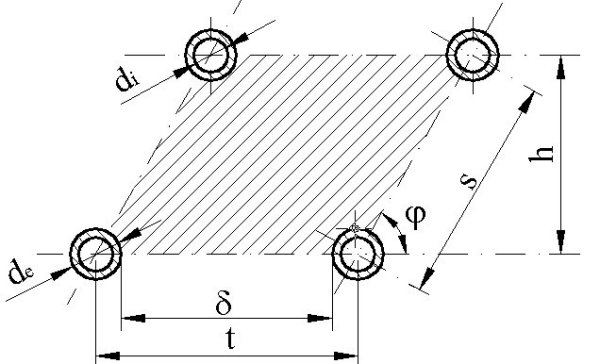

Fig.3.19 - Dispunerea tevilor intr-un fascicul |
Sectiunea libera de curgere se poate determina cu relatia:
(3.170)
unde:
= coeficient de acoperire (utilizare) a placii tubulare pentru care se recomanda urmatoarele valori:
- dispunerea in hexagon:
- schimbatoare cu o trecere
- schimbatoare cu mai multe treceri
- dispunerea pe cercuri concentrice:
- schimbatoare cu o trecere
- schimbatoare cu mai multe treceri
- dispunerea in varful unor patrate:
- schimbatoare cu o trecere
- schimbatoare cu mai multe treceri
.
Numarul de treceri longitudinale ale fluidului din spatiul extratubular este dat de ralatia:
(3.171)
unde:
- reprezinta gradul de umplere cu tevi a sectiunii transversale.
In acest caz, numarul de sicane longitudinale este :
(3.172)
Din sectiunea diametrala transversala prin care se face legatura dintre cele doua treceri se determina lungimea sicanei longitudinale:
(3.173)
unde:
b - numarul de tevi dispuse in plan diametral (sau in dreptul sicanei),
- gradul de umplere cu tevi a planului diametral.
