a) echicurent |
b) contracurent |
|

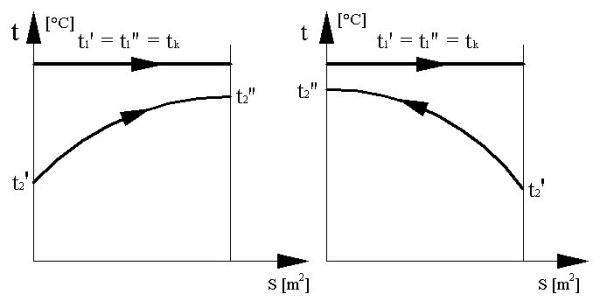

Fig.3.13. Variatia temperaturii in lungul suprafetei |
|
3.4.3. Stabilirea regimului de temperaturi
Se traseaza diagrama de variatie a temperaturii in lungul suprafetei de schimb de caldura.
Utilizand diagrama, se determina diferenta medie logaritmica de temperatura cu relatia (3.2), in care se recomanda pentru diferenta minima de temperatura valori mai mari de (2…3)0C in cazul amoniacului si peste (3…4)0C in cazul freonilor.
|
|
|
|
a) echicurent |
b) contracurent |
|
Fig.3.13. Variatia temperaturii in lungul suprafetei |
|
Temperatura medie a agentului frigorific (tm1) este egala cu temperatura de condensare, considerata constanta pe toata durata procesului de condensare, relatia (3.4).
Temperatura medie a apei (tm2) este data de relatia (3.104).
