Alegerea compresoarelor

Elementele principale care intervin in calculul de alegere a compresoarele sunt urmatoarele:

- Conditiile de lucru (pentru aspiratie si refulare)
- Temperaturile (respectiv presiunile de vaporizare si condensare);
- Temperaturile de aspiratie si refulare;
- Cilindreea orara (debitul volumic teoretic, sau descris de pistoane in cilindri);
- Puterea frigorifica;
- Eficienta;
- Degajarile de caldura.

Componenta pentru alegerea compresoarelor se poate lansa in executie prin alegerea primei optiuni a meniului CoolTools: Auxiliary. Denumirea acestei componente este "Compressor" - "Compresor".

Interfata componentei, denumite "Compressor calculations - known conditions" - "Calculul compresorului - conditii cunoscute", este prezentata in imagine.

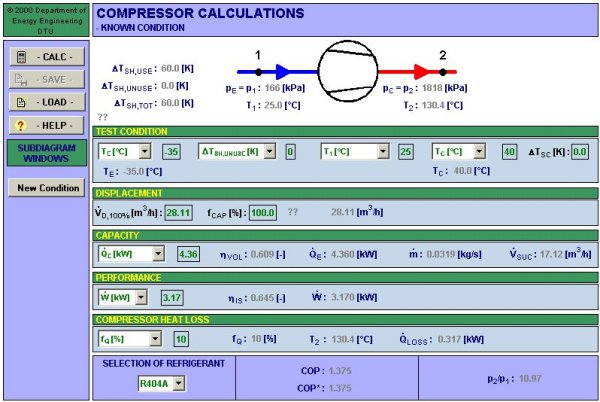

Interfata "Compressor calculations - known conditions"

In general, in cataloagele pentru alegerea compresoarelor, conditiile de lucru sunt cele prevazute de standarde internationale, cum sunt ASHRAE (American Standard for Heating Refrigeration and Air Engineering), CECOMAF (Commité Européen des Constructeurs de Matériel Frigorifique) sau ISO (Internationl Standard Organisation).

Aceste standarde considera temperatura de aspiratie foarte ridicata (la nivelul temperaturii mediului ambiant). Se considera ca supraincalzirea vaporilor aspirati este realizata in vaporizator si deci contribuie la realizarea puterii frigorifice. Acest tip de supraincalzire a vaporilor aspirati de compresor este considerata supraincalzire utila. Daca o parte din cresterea temperatura vaporilor se produce pe conducta de aspiratie, intre vaporizator si compresor, aceasta supraincalzire este considerata neutila si acest fenomen este posibil in exploatatrea instalatiilor frigorifice.

Cateva exemple de parametri indicati in cataloage pentru compresoare, sunt prezentate in urmatoarele trei imagini:

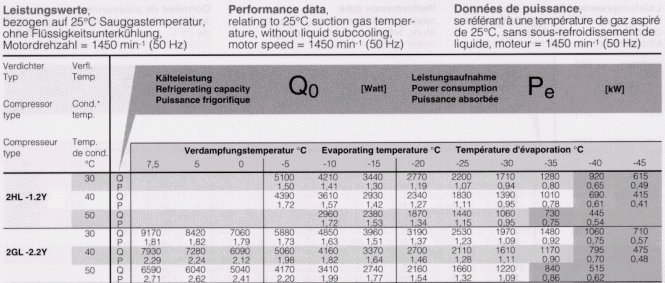

Catalog pentru alegerea compresorului - performante

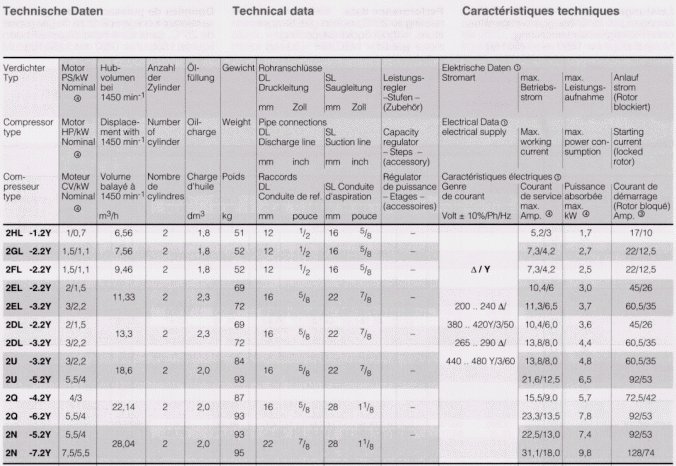

Catalog pentru alegerea compresorului - caracteristici tehnice

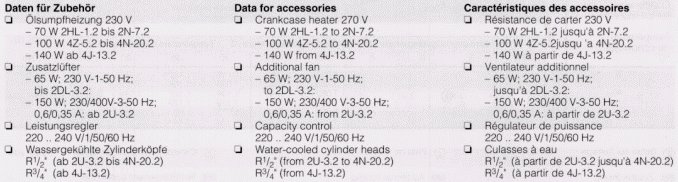

Catalog pentru alegerea compresorului - accesorii

Interfata pentru alegerea compresorului este compusa din mai multe ferestre, descrise in continuare, care permit introducerea ca date de intrare a caracteristicilor compresoarelor, existente in cataloage.

Fereastra shemei functionale de principiu este prezentata in imagine si contine urmatoarele elemente:

- Schema de principiu a compresorului cu reprezentarea starilor de aspiratie (1), respectiv de refulare (2), impreuna cu presiunile [kPa] si temperaturile [°C];
- Supraincalzirea utila realizata in vaporizator (D TSH,USE [K]) usefull superheat - supraincalzire utila;

- Supraincalzirea neutila realizata pe conducta de aspiratie (D TSH,UNUSE [K]) unusefull superheat - supraincalzire neutila;
- Supraincalzirea totala (D TSH,TOT [K]) total superheat - supraincalzire totala, adica suma celor doua supraincalziri;

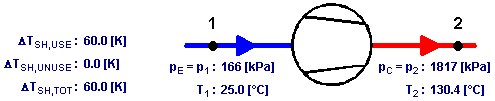

Fereastra schemei de principiu a compresorului

Presiunea de vaporizare este notata cu pE, indicele E provenind de la "Evaporator" - "Vaporizator", iar presiunea de condensare este notata cu pC, indicele C provenind de la "Condenser" - "Condensator".

Fereastra conditiilor de lucru sau a conditiilor de testare "TEST CONDITION", permite introducerea datelor care sa defineasca starile de aspiratie si refulare.


Fereastra TEST CONDITION

Parametrii starii de aspiratie in compresor se pot defini prin intermediul urmatoarelor trei categorii de date de intrare:

- TE [°C] este temperatura de vaporizare "Evaporating temperature", iar aceasta marime de intrare se poate introduce si prin valoarea presiunii de vaporizare pE [kPa];
- D TSH,UNUSE [K] este supraincalzirea neutila, nerealizata in vaporizator, iar aceasta marime de intrare poate fi inlocuita prin valoarea supraincalzirii utile D TSH,USE [K];
- T1 [K] este temperatura de aspiratie, iar aceasta marime de intrare poate fi inlocuita prin valoarea supraincalzirii totale D TSH,TOT [K];

Parametrii starii de refulare din compresor se pot defini prin intermediul urmatoarelor doua categorii de date de intrare:

- TC [°C] este temperatura de condensare "Condensing temperature", iar aceasta marime de intrare se poate introduce si prin valoarea presiunii de condensare pC [kPa];
- D TSC [°C] este subracirea condensului "Subcooling".

Fereastra "cilindreea orara" sau a debitului volumic teoretic, permite introducerea urmatoarelor date de intrare:

- [m3/h] este debitul volumul descris de pistoane in cilindru, iar indicele D, provine de la termenul "displacement" - "deplasare";
- fCAP [%] este fractia din capacitatea frigorifica utilizata la un moment dat, aceasta valoare fiind diferita de 100% numai la compresoarele dotate cu un sistem oarecare de reglare a puterii frigorifice, caz in care valoarea cilindreei utile este recalculata si afisata in zona din dreapta a ferestrei.


Fereastra "cilindreea orara"

Scopul acestei ferestre este de a permite introducerea ca marime de intrare, a cilindreei orare a compresorului, indicata in catalogul producatorului.

Fereastra "puterea frigorifica" permite introducerea urmatoarelor date de intrare:

- [kW] este puterea frigorifica asigurata de compresor si poate fi inlocuita prin oricare din marimile prezentate in aceasta fereastra, care de altfel sunt interdependente si pot fi calculate una in functie de cealalta;
- [kg/s] este debitul masic de agent frigorific;
- [m3/h] este debitul volumic aspirat, indicele SUC, provenind de la "sucction" - "aspiratie";
- h VOL [-] este coeficientul de debit, sau randamentul volumic al compresorului.


Fereastra "puterea frigorifica"

Cele patru marimi sunt interdependente si folosind datele din ferestrele descrise anterior se pot calcula una in functie de cealalta.

Fereastra "eficienta" permite introducerea uneia din cele doua marimi care depind una de cealalta:

- [kW] este puterea de comprimare;
- h IS [-] este randamentul izentropic de comprimare.

Fereastra "eficienta"

Fereastra "degajari de caldura" permite introducerea uneia din cele trei marimi care influenteaza temperatura de refulare a compresorului:

- fQ [%] - raportul dintre caldura cedata prin racirea compresorului si puterea absorbita de acesta, denumit factor de racire. Pentru compresoare ermetice se pot atinge valori pana la fQ=75%, pentru compresoare semiermetice fQ=10…25%, pentru compresoare deschise mari fQ=5…15%, iar pentru compresoare cu surub se pot atinge chiar valori fQ>75%;
- QLOSS [kW] - caldura cedata;
- T2 [°C] - temperatura vaporilor refulati de compresor.


Fereastra "degajari de caldura"

Fereastra "elemente suplimentare" permite:

- introducerea naturii agentului frigorific;
- afisarea valorii eficientei frigorifice COP "coefficient of performance";
- afisarea valorii eficientei frigorifice definita prin: ;
- afisarea valorii raportului de comprimare p2/p1.


Fereastra "elemente suplimentare"

In afara ferestrei principale, a modulului pentru alegerea compresorului, cu conditii de lucru cunoscute, prin apasarea butonului "New Condition" se va deschide o noua fereastra care permite evaluarea comportarii compresorului in alte conditii decat cele definite anterior. Cele doua ferestre pot fi utilizate pentru a descrie intr-una conditiile reale de lucru ale compresorului, din instalatie, iar in cealalta conditiile de lucru descrise in catalog. In acest mod se poate testa in ce masura un compresor ales din catalog va face fata in conditiile de lucru din instalatie, sau cunoscand conditiile de lucru din instalatie, se pot alege diferite compresoare din catalog, pentru a vedea care dintre acestea este cel mai potrivit pentru a fi ales.

Interfata "Compressor calculations - new condition" - "Calculul compresorului - conditii noi", prezentata in imagine, contine aceleasi ferestre ca si interfata pentru definirea conditiilor cunoscute, cu precizarea ca se considera neschimbate urmatoarele marimi:

- hVOL [-] coeficientul de debit;
- hIS [-] randamentul izentropic;
- fQ [%] factorul de racire.

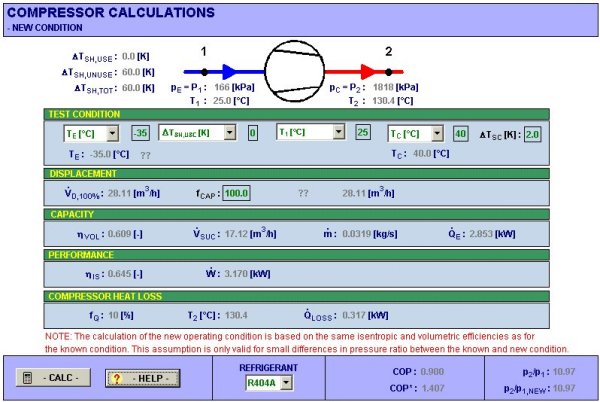

Interfata "Compressor calculations - new condition"

Aceasta ipoteza este corecta numai in cazul in care valorile rapoartelor de comprimare sunt apropiate in cele doua situatii definite prin cele doua interfete.
