Scheme de instalatii pentru conditionarea aerului

Conditionarea aerului presupune evacuarea totala sau partiala a aerului din incinta si inlocuirea acestuia cu aer tratat corespunzator.

Instalatiile de conditionare a aerului por sa fie locale sau centralizate.

Principalele elemente ale unei instalatii de conditionare a aerului sunt urmatoarele:

Priza de aer proaspat se amplaseaza intr-o zona cu aer curat, la o oarecare inaltime pentru a evita aspirarea impuritatilor sau acoperirea cu zapada. Deschiderile pentru aer proaspat sunt echipate cu jaluzele pentru a impiedica patrunderea precipitatiilor atmosferice.

Bateria de conditionare este compusa din camere de amestec, baterii de preincalzire, reincalzire si racire a aerului, instalatie frigorifica, camera de umidificare, separatoare de picaturi si filtre de aer.

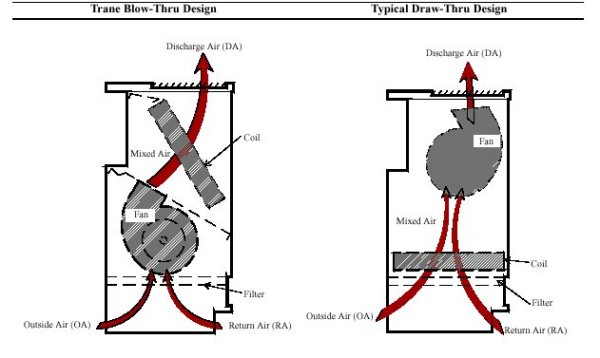

Circularea aerului peste baterii se poate realiza dupa mai multe scheme, dintre care in imagine este prezentata o varianta inovatoare propusa de firma Trane (imaginea din stanga) si una traditionala (imaginea din dreapta).

Scheme de circulare a aerului peste bateriile de conditionare

Reteaua de canale trebuie sa indeplineasca urmatoarele conditii:

In figura sunt prezentate doua sisteme posibile pentru asigurarea recircularii aerului in agregatul de conditionarea aerului.

Sisteme de recircularea aerului

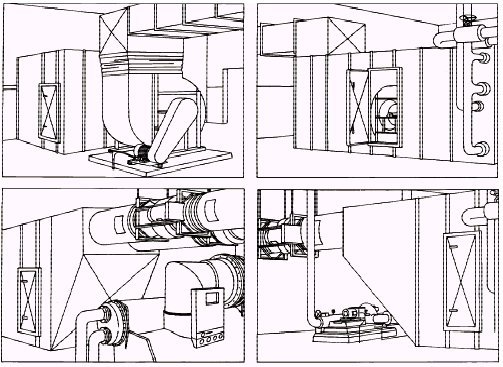

In figura sunt prezentate cateva elemente posibile ale unor retele de canale utilizabile in conditionarea aerului.

Componente si variante ale unor retele de canale

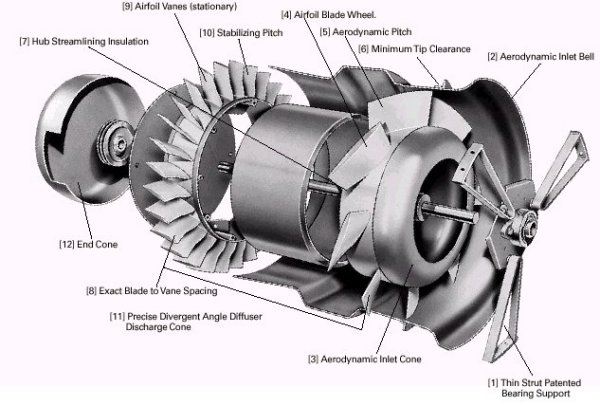

Unul dinre cele mai silentioase ventilatoare pentru circularea aerului in sistemele de conditionare a aerului a fost realizat de firma Trane si denumit "Silent", iar unul dintre cele mai moderne tipuri de ventilatoare realizate de aceeasi companie este ventilatorul Q.

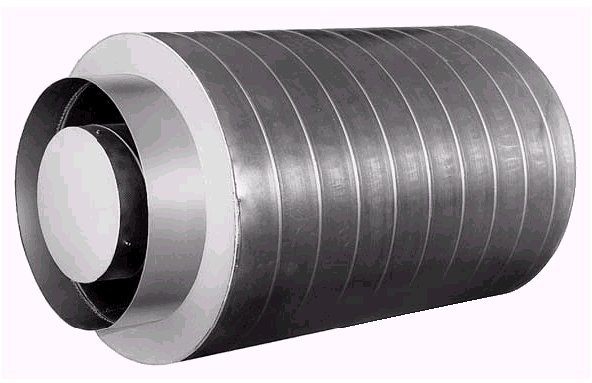

Ventilator "Silent"	Ventilator "Q"
Ventilatoare moderne produse de compania Trane

Cateva tipuri de instalatii pentru conditionarea aerului sunt prezentate in figura.

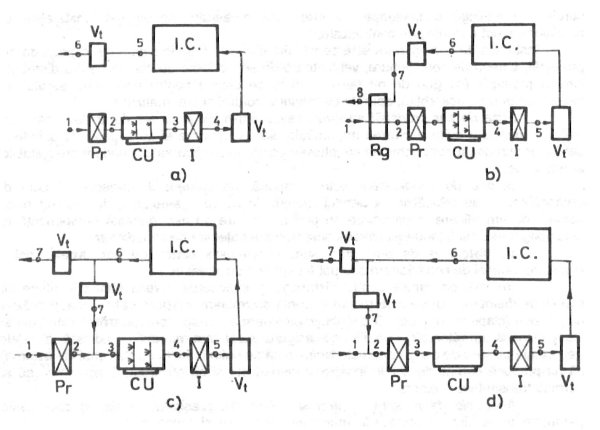

Diferite tipuri de instalatii pentru conditionarea aerului: a) Instalatie simpla de tip deschis; b) Instalatie deschisa cu utilizarea caldurii aerului evacuat; c) Instalatie cu recirculare si preincalzirea aerului proaspat; d) Instalatie cu recirculare si preincalzirea aerului amestecat. Pr - preincalzitor; CU - camera de umidificare; I - incalzitor; Vt - ventilator; IC - incinta conditionata; Rg - regenerator

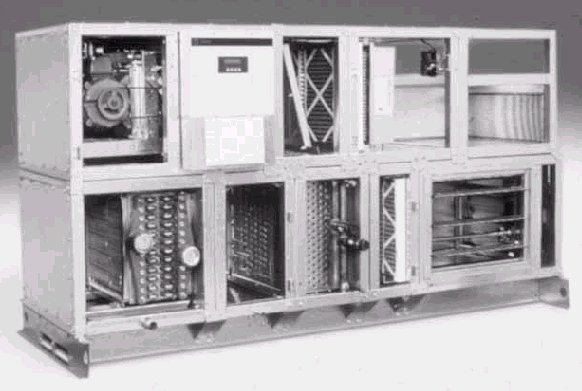

In imagine este sunt prezentate cateva dintre elementele componente principale ale unui agregat de conditionarea aerului.

Agregat pentru conditionarea aerului

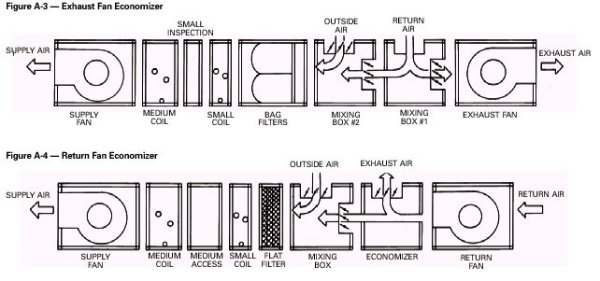

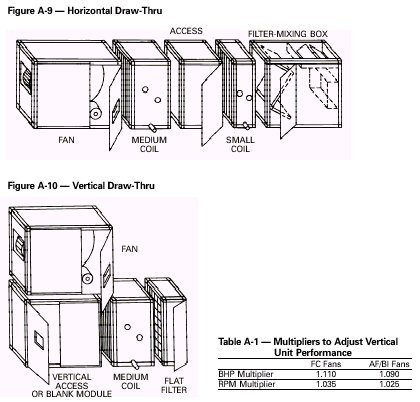

Componentele de baza ale sistemelor de conditionarea aerului pot fi combinate in mai multe moduri, asa cum se arata de exemplu in imaginea alaturata.

Variante de dispunere a componentelor unui sistem de conditionare
