Decongelarea cu vapori calzi de agent frigorific

Este procedeul cel mai utilizat in instalatiile industriale, de puteri frigorifice mari.

Pentru ca solutia sa fie utilizabila trebuie sa fie indeplinite doua conditii:

Pentru ca decongelarea sa fie eficienta, este recomandata evacuarea in prealabil a lichidului rece din vaporizator.

Adesea este preferata intruducerea vaporilor calzi pe la partea superioara a vaporizatorului si evacuarea condensului acumulat prin partea inferioara a acestuia.

In imagine este prezentata o schema de decongelare cu vapori calzi.

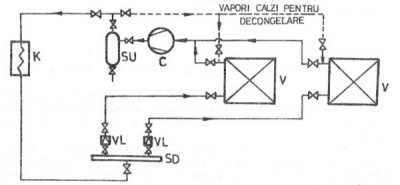

Decongelare cu vapori calzi, cu purjarea condensului in statia de distributie

Aceasta solutie este recomandata cand in instalatie exista mai multe vaporizatoare, alimentate dintr-o statie de distributie a lichidului SD.

Vaporii calzi necesari decongelarii unui vaporizator sunt asigurati de functionarea normala a celorlalte vaporizatoare. De regula se considera ca debitul de vapori calzi este suficient daca raportul dintre numarul vaporizatoarelor functionand in regim de racire si cel al vaporizatoarelor functionand in regim de decongelare este de minim 2/1. Decongelarea vaporizatoarelor se realizeaza pe rand.

Condensul format este evacuat in conducta de alimentare a vaporizatoarelor functionand in regim de racire.

O solutie preferabila, dar mai scumpa, o reprezinta utilizarea unui rezervor de drenaj ca in figura.

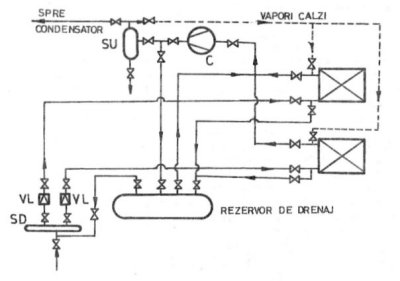

Decongelare cu vapori calzi, cu purjarea condensului intr-un rezervor de drenaj

Conductele de legatura cu rezervorul de drenaj, impreuna cu robinetii prevazuti pe acestea, asigura golirea condensului din vaporizatoare si reintoarcerea acestuia in circuit. Si in acest caz, decongelarea vaporizatoarelor se ralizeaza pe rand.

Decongelarea cu vapori calzi a vaporizatoarelor alimentate prin autorecirculare (separatoare de lichid), se poate realiza ca in figura.

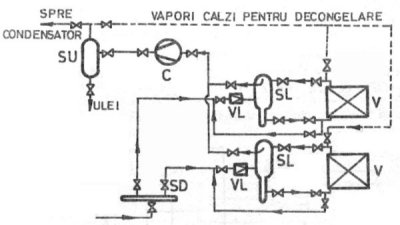

Decongelarea cu vapori calzi a vaporizatoarelor alimentate prin autorecirculare

Condensul format in timpul decongelarii se reintoarce in circuit in fata ventilului de laminare montat pe separatoarele de lichid SL.

Este posibila si purjarea lichidului acumulat in vaporizatorul decongelat, direct in rezervorul de lichid al instalatiei. In acest caz, pe perioada decongelarii, se mareste presiunea vaporilor calzi, cu 1…3 bar, prin utilizarea unui presostat, pentru a se crea forta motrice necesara circularii condensului.

Daca vaporizatoarele sunt alimentate prin circulatie fortata, cu ajutorul pompelor, din separatoare acumulatoare SA, alimentarea cu vapori calzi se poate realiza si pe la parte superioara si pe la partea inferioara. Prima varianta de schema de decongelare va arata ca in figura.

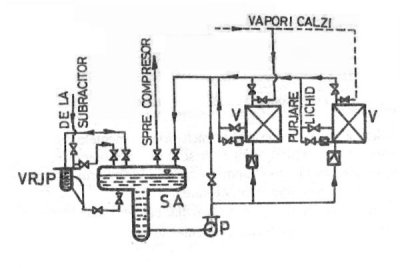

Decongelarea cu vapori calzi introdusi pe la partea superioara, a vaporizatoarelor alimentate fortat

Avantajele decongelarii cu vapori calzi, care au impus aceasta solutie in instalatiile mari, sunt:
