Alegerea condensatorului

Pentru alegerea condensatorului instalatiei frigorifice, trebuie cunoscute ca marimi de intrare sarcina termica si regimul de temperaturi in care va lucra aparatul.

Scopul calculului de alegere a condensatorului este determinarea produsului dintre coeficientul global de transfer termic si suprafata aparatului. Programul CoolPack noteaza acest produs prin UA. Daca se cunoaste acest parametru, prin inmultirea cu diferenta de temperatura se poate obtine puterea frigorifica.

In imaginea urmatoare este prezentata o portiune dintr-un catalog de condensatoare:

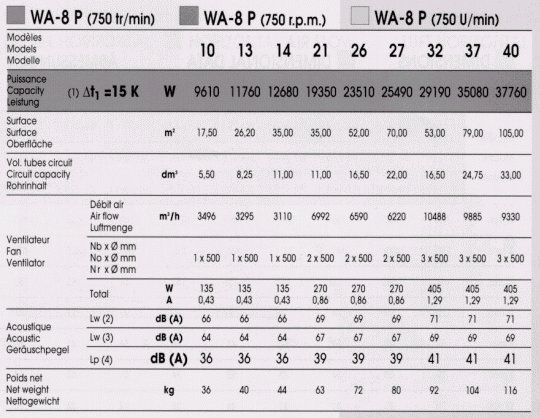

Catalog pentru alegerea condensatorului

Interfata modulului pentru calculul condensatorului este prezentata in imagine.

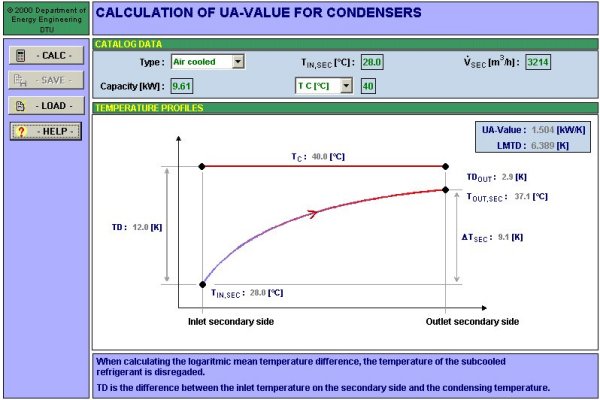

Interfata programului pentru alegerea condensatorului

Practic interfata este compusa din doua ferestre: una pentru introducerea datelor de intrare, iar cealalta pentru vizualizarea regimului de temperaturi.

Fereastra "date din catalog" sau date de intrare, prezentata in imagine, permite introducerea urmatoarelor date de intrare:

- Type este tipul condensatorului si poate sa fie unul dintre urmatoarele doua:
     - Air cooled - condensator racit cu aer;
     - Water cooled - condensator racit cu apa;

- Capacity [kW] este sarcina termica a condensatorului;
- TIN,SEC [°C] este temperatura de intrare pentru agentul secundar (aerul sau apa, in functie de tipul condnsatorului);
- TC [°C] este temperatura de condensare, iar aceasta marime poate sa fie inlocuita prin una din urmatoarele doua marimi:
- TD [K] este diferenta dintre temperatura de condensare si temperatura la intrare a agentului secundar, sau;
- LMTD [K] este diferenta medie logaritmica de temperatura pentru condensator;
- [m3/h] este debitul volumic de agent secundar (aer sau apa, in functie de tipul condensatorului).

Fereastra "date din catalog"

Fereastra "regimul termic" al condensatorului, prezentata in imagine, este destinata afisarii valorilor calculate pentru:

- Temperaturile neintroduse ca date de intrare;
- Elementele de alegere a condensatorului:
- UA-Value [kW/K] este produsul UA, pentru condensator;
- LMTD [K] este valoarea calculata pentru diferenta medie logaritmica de temperatura.

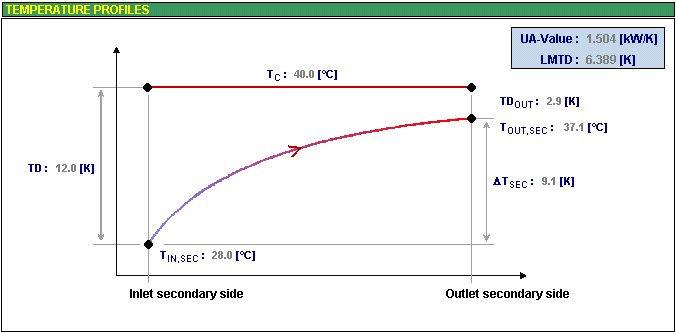

Fereastra "regimul termic"

"Inlet secondary side" are semnificatia "intrare pentru agentul secundar", iar "outlet secondary side" are semnificatia "iesire pentru agentul secundar".
