Alegerea conductelor pentru vapori

Pentru dimensionarea conductelor de curgere a vaporilor se poate utiliza modulul "Pressure drop and heat transfer for gas flow in pipes" - "Caderea de presiune si transferul termic la curgerea vaporilor prin conducte" a carui interfata este prezentata in imagine.

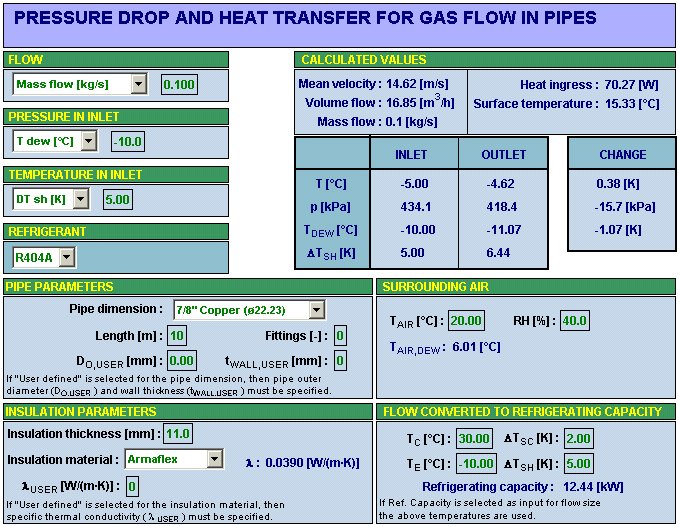

Interfata programului pentru calculul conductelor de vapori

Interfata este realizata din mai multe ferestre, care in continuare vor fi prezentate grupat.

Ferestrele pentru introducerea datelor de intrare privind curgerea vaporilor, sunt prezentate in imaginile alaturate.

Ferestrele pentru introducerea datelor de intrare privind curgerea vaporilor

Denumirile ferestrelor sunt urmatoarele:

- Flow - curgere;
- Pressure in inlet - presiunea in interior;
- Temperature in inlet - temperatura in interior;
- Refrigerant - agentul frigorific;

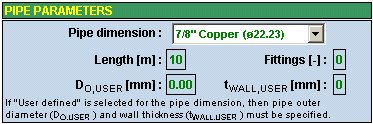

- Pipe parameters - caracteristicile conductei.

Datele de intrare care se pot introduce sunt urmatoarele:

- Mass flow [kg/s] este debitul masic de agent si se poate inlocui cu una din urmatoarele marimi:
     - Volume flow [m3/h] este debitul volumic;
     - Mean velocity [m/s] este viteza medie de curgere;
     - Ref. capacity [kW] este puterea frigorifica corespunzatoare debitului de agent care curge prin conducta;
- T dew [°C] este temperatura de saturatie a vaporilor din conducta (chiar daca acestia nu sunt vapori saturati) si se poate inlocui cu:
     - p [kPa] este presiunea vaporilor din conducta;
- DT sh [K] este gradul de supraincalzire a vaporilor din conducta, care se poate inlocui cu:
     - T [°C] este temperatura vaporilor;
- Pipe dimension este dimensiunea conductei si in aceasta fereastra se poate alege una dintre conductele din cupru sau otel din baza de date a programului;
- Length [m] este lungimea conductei (odata cu lungimea cresc si pierderile de presiune);
- Fittings [-] este numarul de fitinguri (odata cu numarul de fitinguri cresc si pierderile de presiune);
- DO,USER [mm] este diametrul exterior al conductei daca nu se alege o conducta existenta in baza de date;
- tWALL,USER [mm] este grosimea peretelui tevii, daca nu se alege o conducta existenta in baza de date.

Ferestrele "parametrii izolatiei" si "mediul ambiant" sunt prezentate in imagine.

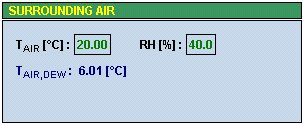

Ferestrele "parametrii izolatiei" si "mediul ambiant"

Marimile incluse in aceste ferestre au urmatoarele semnificatii:

- Insulation thickness [mm] este grosimea izolatiei conductei (unele conducte, de exemplu cea de aspiratie, trebuie sa fie izolate termic);
- Insulation material este materialul din care s-a confectionat izolatia (sunt disponibile urmatoarele optiuni: none - fara izolatie, armaflex, polyurethane - poliuretan si user defined - definit de utilizator);
- l [W/(m× K)] este conductibilitatea materialului utilizat in izolatie;
- lUSER [W/(m× K)] este conductibilitatea materialului definit de utilizator, daca s-a ales optiunea de material definit de utilizator;
- TAIR [°C] este temperatura aerului ambiant;
- RH [%] este umiditatea relativa a aerului ambiant;
- TAIR, DEW este temperatura punctului de roua a aerului ambiant.

Fereastra "valori calculate" este prezentata in imagine.

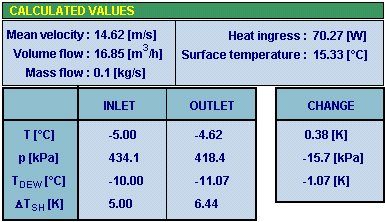

Fereastra "valori calculate"

Toate marimile afisate in aceasta fereastra sunt calculate pe baza datelor de intrare descrise anterior si au urmatoarele semnificatii:

- Mean velocity [m/s] este viteza medie de curgere prin conducta;
- Volume flow [m3/h] este debitul volumic prin conducta;
- Mass flow [kg/s] este debitul masic prin conducta;
- Heat ingress [kW] este fluxul de caldura patrunsa prin conducta;
- Surface temperature [°C] este temperatura suprafetei conductei;
- T [°C] este temperatura;
- p [kPa] este presiunea;
- TDEW [°C] este temperatura punctului de roua;
- DTSH [K] este gradul de supraincalzire.

Coloanele tabelului inclus in aceasta fereastra au urmatoarea semnificatie:

- Inlet - intrare;
- Outlet - iesire;
- Change - variatie.

Fereastra "conversia curgerii in putere frigorifica" este reprezentata in imagine, iar semnificatia parametrilor a fost descrisa de mai multe ori in capitole si paragrafe precedente.

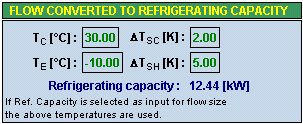

Fereastra "conversia curgerii in putere frigorifica"

Daca intre datele de intrare a fost utilizata puterea frigorifica in locul debitului masic sau volumic, atunci acestea din urma au fost determinate din calculul termic al ciclului definit de temperaturile definite in aceasta fereastra. In caz contrar, considerand acelasi ciclu si cunoscand debitul masic sau volumic este calculata puterea frigorifica echivalenta.
