ANALIZA REGIMULUI NESTATIONAR

In exploatare, instalatiile frigorifice desi se proiecteaza in general pentru un regim de lucru nominal, considerat stationar, functioneaza preponderent in regim tranzitoriu sau nestationar, ceea ce inseamna ca parametrii functionali si de performanta prezinta o anumita variatie in timp.

Cateva elemente care determina caracterul nestationer al regimului de functionare al instalatiilor frigorifice sunt urmatoarele:

- La pornire, temperaturile din instalatie sunt foarte indepartate de cele nominale, si este nevoie de o perioada de timp pentru ca treptat sa se ajunga la distributia nominala de temperaturi;
- La oprire, se manifesta tendinta de egalizare a temperaturilor din diferitele parti ale instalatiei, ceea ce determina o variatie in timp a parametrilor;
- Variatiile necesarului de frig din timpul functionarii determina modificarea in timp a parametrilor instalatiei;
- Variatia diurna a temperaturii aerului (sau apei de racire a condensatorului) determina variatia temperaturii, respectiv presiunii de condensare si de aici a celorlalti parametri, pana la stabilirea unui nou regim de echilibru;
- Etc.

Programul CoolPack are si un modul care permite studiul functionarii in regim nestationar a unei instalatii frigorifice care deserveste o camera frigorifica. Sistemul de automatizare (control) a functionarii instalatiei este de tipul on/off adica pornit/oprit, ceea ce inseamna ca daca in camera frigorifica se atinge temperatura minima admisa, atunci instalatia frigorifica este oprita, iar temperatura din camera este mai mare decat cea maxima admisa, atunci instalatia este pusa in functiune.

Lansarea in executie a programului de analiza a functionarii in regim nestationar a instalatiei se realizeaza din meniul principal, prin alegerea optiunii "Dynamic" - "dinamic" (tranzitoriu, nestationar). Meniul care se deschide astfel are o singura optiune disponibila si anume "Cooling of a room or an object (ON/OFF-Control)" adica "Racirea unei incinte sau a unui corp (Control de tip Pornit/Oprit)". Executia acestui modul de calcul este determinata de apasarea butonului "Dynamic Cooling" adica "Racire dinamica", asa cum se observa in imaginea alaturata.

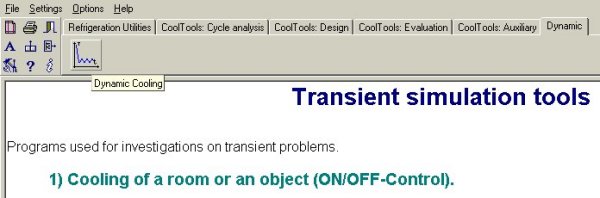

Optiunea Dynamic a programului CoolPack

Ca efect, se va afisa meniul principal al programului de analiza a functionarii in regim nestationar a instalatiei frigorifice, conform figurii.

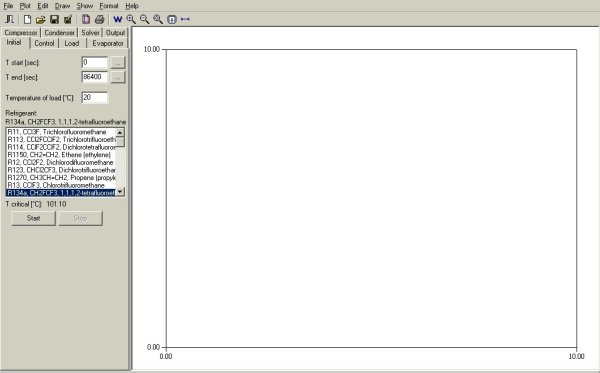

Meniul principal al programului de analiza a functionarii in regim nestationar a instalatiilor frigorifice

Se observa ca acest ecran are practic doua zone:

- In fereastra din stanga, se vor configura, adica se vor defini conditiile de functionare ale instalatiei:
- In fereastra din dreapta se vor reprezenta grafic curbele de variatie a parametrilor de functionare si de performanta ai instalatiei;
